河南机械加工如何加强煤矿钻头硬度的

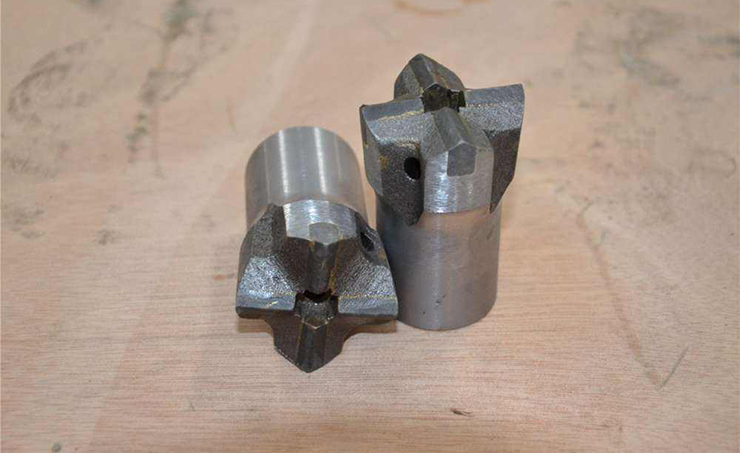

    河南机械加工煤矿钻头需应对井下坚硬的煤层、岩层及复杂地质结构，硬度是决定其使用寿命和钻进效率的核心指标。河南机械加工企业通过材料优化、工艺创新和强化处理等手段，针对性提升煤矿钻头硬度，具体方法如下：

    一、精选高强度基础材料

    高合金钢材为主材

    河南机械加工多数煤矿钻头采用42CrMo、35CrMnSi等合金结构钢作为基体，这类钢材含铬、钼、锰等合金元素，能通过后续处理形成均匀的回火索氏体组织，基础硬度可达25-30HRC，为后续强化奠定基础。对于超硬岩层用钻头，还会选用含碳量更高的轴承钢（如GCr15），其淬火后硬度可提升至60HRC以上。

    硬质合金镶齿增强切削端

    河南机械加工在钻头的切削齿、刀刃等关键部位，镶嵌YG8、YG11C等牌号的硬质合金。这类合金以碳化钨（WC）为骨架，钴（Co）为粘结剂，硬度高达85-90HRA（相当于65-70HRC），耐磨性是普通钢材的5-10倍，能直接啃咬坚硬岩层而不易磨损。河南本地企业会根据钻头型号，将硬质合金齿通过高温焊接或冷压镶嵌的方式固定在钢基体上，确保结合强度。

    二、优化热处理工艺强化硬度

    整体淬火+低温回火

    河南机械加工钻头毛坯加工完成后，先进行整体加热（850-900℃），保温1-2小时后快速油冷淬火，使钢材表层形成马氏体组织，硬度可提升至50-55HRC。随后进行180-220℃低温回火，消除淬火应力，避免钻头使用时开裂，同时保持高硬度。对于钻头的柄部等非切削部位，会采用局部退火处理，降低硬度至30-35HRC，保证装夹时的韧性。

    表面渗碳/渗氮处理

    河南机械加工针对钻头的磨损严重区域（如钻头肩部、排屑槽），采用气体渗碳工艺，在900-930℃的渗碳气氛中保温4-6小时，使表层碳含量提升至0.8%-1.2%，淬火后表层硬度可达58-62HRC，而心部仍保持30-35HRC的韧性，形成“硬壳韧芯”结构。部分精密钻头还会进行离子渗氮，在500-550℃下通过氮离子轰击表面，形成硬度达1000-1200HV的氮化层，耐磨性和抗腐蚀性同步提升。

    三、创新加工工艺提升结构硬度

    精密锻造优化晶粒结构

    河南机械加工企业多采用热模锻工艺生产钻头毛坯，通过1000-1100℃下的反复锻打，使钢材内部晶粒细化至5-8级（普通铸造晶粒为2-3级），晶界强度提升30%以上。细化的晶粒结构能让后续热处理时硬度分布更均匀，避免局部软点，从而整体提升钻头的抗磨损能力。

    涂层技术增强表面硬度

    河南机械加工在钻头表面喷涂TiN（氮化钛）、TiAlN（氮化钛铝）等超硬涂层。这些涂层通过物理气相沉积（PVD）技术形成，厚度仅3-5μm，硬度却高达2000-3000HV，比未涂层钻头的耐磨性提升2-3倍，且摩擦系数降低至0.2以下，减少钻进时的热量积累。针对潮湿的井下环境，还会采用CrN涂层，兼顾硬度与抗锈蚀能力。

    四、针对性设计辅助提升耐用性

    合理分布切削齿角度

    通过计算机模拟优化切削齿的排列角度（如前角5°-10°、后角8°-12°），减少钻进时的冲击力，避免硬质合金齿因受力过大崩裂。同时增加切削齿数量（如从6齿增至8齿），分散单齿负荷，延长整体使用寿命。

    强化排屑槽耐磨性

    排屑槽采用圆弧过渡设计，避免应力集中，同时通过高频淬火将槽口硬度提升至50-55HRC，防止煤岩碎屑冲刷导致的槽壁磨损，保证排屑通畅，间接减少钻头因堵塞产生的额外磨损。

    通过以上多维度的技术手段，河南机械加工的煤矿钻头硬度可根据工况需求精准调控，既能满足软煤层的高效钻进（硬度45-50HRC），也能应对硬岩地层的强冲击作业（硬度58-65HRC），为煤矿开采提供可靠的工具支撑。
